Page 46 - Aytemiz Makelsan Jeneratör | Katalog
P. 46
J e n e r a t ö r J e n e r a t ö r

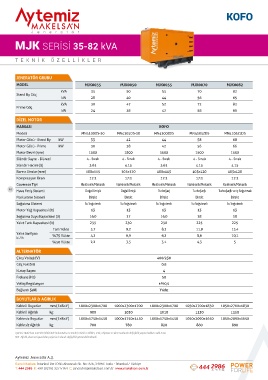

MJK SERİSİ 35-82 kVA MJK SERİSİ 110-230 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJK0035 MJK0050 MJK0055 MJK0070 MJK0082 MODEL MJK0110 MJK0150 MJK0165 MJK0230
kVA 35 50 55 70 82 kVA 110 150 165 230
Stand By Güç Stand By Güç
kW 28 40 44 56 65 kW 88 120 132 184
kVA 30 47 52 72 82 kVA 105 110 151 220
Prime Güç Prime Güç
kW 24 38 42 58 66 kW 84 137 121 176
DİZEL MOTOR DİZEL MOTOR
MARKASI KOFO MARKASI KOFO
Modeli MN4100DS-30 MN4105DS-38 MN4100ZDS MN4105ZDS MN4105ZLDS Modeli 4RT55-88D 4RT55-110D 6RT80-132D 6RT80-176DE
Motor Gücü - Stand By kW 33 42 44 58 68 Motor Gücü - Stand By kW 88 121 132 184
Motor Gücü - Prime kW 30 38 42 56 66 Motor Gücü - Prime kW 84 110 121 176
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 3.61 4.15 3.61 4.15 4.15 Silindir Hacmi (lt) 5.32 5.32 7.98 7.98
Bore x Stroke (mm) 100x115 105x120 100x115 105x120 105x120 Bore x Stroke (mm) 110x140 110x140 110x140 110x140
Kompresyon Oranı 17:1 17:1 17:1 17:1 17:1 Kompresyon Oranı 17:1 17:1 17:1 17:1
Governör Tipi Elektronik/Mekanik Elektronik/Mekanik Elektronik/Mekanik Elektronik/Mekanik Elektronik/Mekanik Governör Tipi Elektronik/Mekanik Elektronik/Mekanik Elektronik/Mekanik Elektronik
46
Hava Emiş Sistemi Doğal Emişli Doğal Emişli TurboŞarj TurboŞarjlı TurboŞarjlı ve iç Soğutmalı Hava Emiş Sistemi TurboŞarjlı ve iç Soğutmalı TurboŞarjlı ve iç Soğutmalı TurboŞarjlı TurboŞarjlı ve iç Soğutmalı
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 13 13 13 13 13 Motor Yağ Kapasitesi (lt) 17 17 18 18
Soğutma Suyu Kapasitesi (lt) 16,0 17 16,0 18 18 Soğutma Suyu Kapasitesi (lt) 23 27 33 46
Yakıt Tank Kapasitesi (lt) 235 230 230 225 225 Yakıt Tank Kapasitesi (lt) 225 225 225 225
Tam Yükte 5,7 9,2 8,3 11,9 13,4 Tam Yükte 17,9 24,5 26,9 37,6
Yakıt Sarfiyatı %75 Yükte 4,3 6,9 6,3 8,6 10,1 Yakıt Sarfiyatı %75 Yükte 13,5 18,4 20,2 28,2
lt / h lt / h
%50 Yükte 2,2 3,5 3,1 4,3 5 %50 Yükte 6,7 9,2 10,1 14,1
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1000x2300x1700 1000x2300x1700 1000x2300x1700 1050x2700x1830 1050x2700x1830 Kabinli Boyutlar mm (ExBxY) 1050x3000x2130 1050x3000x2130 1050x3000x2130 1200x3420x2260
Kabinli Ağırlık kg 900 1030 1010 1130 1160 Kabinli Ağırlık kg 1450 1655 1655 2625
Kabinsiz Boyutlar mm (ExBxY) 1000x1750x1450 1000x1750x1450 1000x1750x1450 1050x2090x1650 1050x2090x1650 Kabinsiz Boyutlar mm (ExBxY) 1050x2090x1650 1050x2400x1750 1050x2400x1750 1200x2800x1780
Kabinsiz Ağırlık kg 700 780 820 860 890 Kabinsiz Ağırlık kg 1050 1400 1360 1500
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
Aytemiz Jeneratör A.Ş. Aytemiz Jeneratör A.Ş.
Genel Merkez: İstanbul Deri OSB Alsancak Sk. No: 8/A, 34956 Tuzla - İstanbul / Türkiye Genel Merkez: İstanbul Deri OSB Alsancak Sk. No: 8/A, 34956 Tuzla - İstanbul / Türkiye
T: 444 2986 F: +90 (0216) 327 5164 E: jenerator@makelsan.com.tr www.makelsan.com.tr T: 444 2986 F: +90 (0216) 327 5164 E: jenerator@makelsan.com.tr www.makelsan.com.tr
