J e n e r a t ö r J e n e r a t ö r

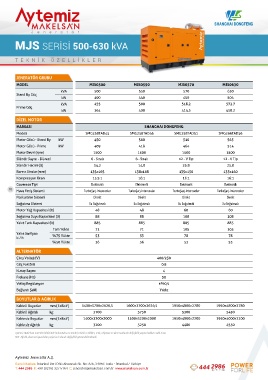

MJS SERİSİ 500-630 kVA MJS SERİSİ 700-1250 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJS0500 MJS0550 MJS0570 MJS0630 MODEL MJS0700 MJS0825 MJS1000 MJS1250
kVA 500 550 570 630 kVA 700 825 1000 1250
Stand By Güç Stand By Güç
kW 400 440 456 504 kW 560 660 800 1000
kVA 455 500 518.2 572.7 kVA 636 750 909 1136
Prime Güç Prime Güç
kW 364 400 414.5 458.2 kW 509 600 727.3 908.8
DİZEL MOTOR DİZEL MOTOR
MARKASI SHANGHAI DONGFENG MARKASI SHANGHAI DONGFENG
Modeli SMG258TAD45 SMG258TAD46 SMG258TAD51 SMG266TAD56 Modeli SMG266TAD63 SM283TAD72 SM302TAD88 SM302TAD97
Motor Gücü - Stand By kW 450 560 510 565 Motor Gücü - Stand By kW 630 720 886 970
Motor Gücü - Prime kW 409 418 464 514 Motor Gücü - Prime kW 573 655 805 882
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 12 - V Tip 12 - V Tip Silindir Sayısı - Düzeni 12 - V Tip 12 - V Tip 12 - V Tip 12 - V Tip
Silindir Hacmi (lt) 14.2 14.8 25.8 25.8 Silindir Hacmi (lt) 25.8 26.6 28.3 30.2
Bore x Stroke (mm) 135x165 138x168 135x150 135x160 Bore x Stroke (mm) 135x150 135x155 138x158 138x168
Kompresyon Oranı 15.5:1 16:1 16:1 16:1 Kompresyon Oranı 16:1 16:1 15.4:1 15.5:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik
18
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 48 48 60 60 Motor Yağ Kapasitesi (lt) 65 67 75 65
Soğutma Suyu Kapasitesi (lt) 88 88 108 108 Soğutma Suyu Kapasitesi (lt) 108 108 123 140
Yakıt Tank Kapasitesi (lt) 885 885 885 885 Yakıt Tank Kapasitesi (lt) 885 885 1100 1000
Tam Yükte 71 71 105 105 Tam Yükte 118 131 183 257
Yakıt Sarfiyatı %75 Yükte 53 53 78 78 Yakıt Sarfiyatı %75 Yükte 88 97 136 191
lt / h lt / h
%50 Yükte 36 36 53 53 %50 Yükte 60 66 93 131
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1400x3700x2626,5 1600x3700x2626,5 1950x4800x2780 1950x4800x2780 Kabinli Boyutlar mm (ExBxY) 1950x4800x2780 1950x4800x2780 2000x5000x2700 2000x5000x2650
Kabinli Ağırlık kg 3700 3750 5300 5450 Kabinli Ağırlık kg 5350 5650 7000 8500
Kabinsiz Boyutlar mm (ExBxY) 1400x3200x2000 1600x3200x2000 1950x4000x2200 1950x4000x2200 Kabinsiz Boyutlar mm (ExBxY) 1950x4000x2500 1950x4000x2500 2000x5000x2300 2000x5000x2300
Kabinsiz Ağırlık kg 3200 3250 4480 4550 Kabinsiz Ağırlık kg 4775 5000 6000 7500
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
