J e n e r a t ö r J e n e r a t ö r

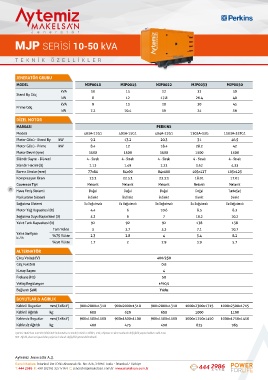

MJP SERİSİ 10-50 kVA MJP SERİSİ 66-150 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJP0010 MJP0015 MJP0022 MJP0033 MJP0050 MODEL MJP0066 MJP0072 MJP0088 MJP0110 MJP0150
kVA 10 15 22 33 50 kVA 66 72 88 110 E150
Stand By Güç Stand By Güç
kW 8 12 17.8 26.4 40 kW 52.8 57.6 70.4 88 120
kVA 9 13 20 30 45 kVA 60 65.5 80 102 135
Prime Güç Prime Güç
kW 7.2 10.4 16 24 36 kW 48 52.3 64 81.6 108
DİZEL MOTOR DİZEL MOTOR
MARKASI PERKINS MARKASI PERKINS
Modeli 403A-11G1 403A-15G1 404A-22G1 1103A-33G 1103A-33TG1 Modeli 1103A-33TG2 1104A-44TG1 1104A-44TG2 1104C-44TAG2 1160A-70TG1
Motor Gücü - Stand By kW 9.2 13.2 20.3 31 46.5 Motor Gücü - Stand By kW 60.5 65.6 80.7 103 137
Motor Gücü - Prime kW 8.4 12 18.4 28.2 42 Motor Gücü - Prime kW 55 59.6 73.4 90.3 124.5
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 3 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 1.13 1.49 2.21 3.62 4.33 Silindir Hacmi (lt) 3.3 4.4 4.4 4.4 7.01
Bore x Stroke (mm) 77x81 84x90 84x100 105x127 105x125 Bore x Stroke (mm) 105x127 105x127 105x127 105x127 105x135
Kompresyon Oranı 23:1 22.5:1 23.3:1 18.01 17.01 Kompresyon Oranı 17.25:1 17.25:1 17.25:1 18.2:1 18.2:1
Governör Tipi Mekanik Mekanik Mekanik Mekanik Mekanik Governör Tipi Mekanik Mekanik Mekanik Elektronik Mekanik
20
Hava Emiş Sistemi Doğal Doğal Doğal Doğal TurboŞarj Hava Emiş Sistemi TurboŞarj TurboŞarj TurboŞarj TurboŞarj-Intercooler TurboŞarj
Püskürtme Sistemi İndirekt İndirekt İndirekt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 4.4 6 10.6 8.3 8.3 Motor Yağ Kapasitesi (lt) 8.3 8 8 8 16.5
Soğutma Suyu Kapasitesi (lt) 5.2 6 7 10.2 10.2 Soğutma Suyu Kapasitesi (lt) 10.2 13 13 13 21
Yakıt Tank Kapasitesi (lt) 92 92 92 138 138 Yakıt Tank Kapasitesi (lt) 175 175 175 175 250
Tam Yükte 3 3.7 5.3 7.1 10.7 Tam Yükte 13.9 14.8 18.7 22.6 30.2
Yakıt Sarfiyatı %75 Yükte 2.3 2.8 4 5.4 8.2 Yakıt Sarfiyatı %75 Yükte 10.4 11.2 14 17.1 22.7
lt / h lt / h
%50 Yükte 1.7 2 2.9 3.9 5.7 %50 Yükte 7.2 8 9.7 11.2 15.9
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 900x2000x1310 900x2000x1310 900x2000x1310 1000x2300x1715 1000x2300x1715 Kabinli Boyutlar mm (ExBxY) 1000x2300x1875 1050x2700x1875 1050x2700x1875 1050x2700x1875 1050x3000x2035
Kabinli Ağırlık kg 600 620 650 1000 1100 Kabinli Ağırlık kg 1120 1250 1350 1400 1750
Kabinsiz Boyutlar mm (ExBxY) 900x1500x1100 900x1500x1100 900x1500x1100 1000x1750x1450 1000x1750x1450 Kabinsiz Boyutlar mm (ExBxY) 1000x1700x1650 1050x2100x1650 1050x2100x1650 1050x2100x1650 1050x2400x1750
Kabinsiz Ağırlık kg 400 475 490 825 965 Kabinsiz Ağırlık kg 980 1000 1100 1250 1400
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
