J e n e r a t ö r J e n e r a t ö r

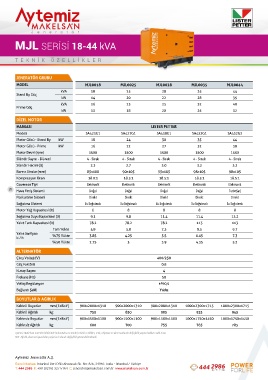

MJL SERİSİ 18-44 kVA MJL SERİSİ 55-110 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJL0018 MJL0025 MJL0028 MJL0035 MJL0044 MODEL MJL0055 MJL0069 MJL0074 MJL0090 MJL0110
kVA 18 25 28 35 44 kVA 55 69 74 90 110
Stand By Güç Stand By Güç
kW 14 20 22 28 35 kW 44 55 59 72 88
kVA 16 23 25 32 40 kVA 50 63 68 83 100
Prime Güç Prime Güç
kW 13 18 20 25 32 kW 40 50 54 66 80
DİZEL MOTOR DİZEL MOTOR
MARKASI LISTER PETTER MARKASI LISTER PETTER
Modeli SA423G1 SA427G1 SA430G1 SA432G1 SA432G2 Modeli SA435G1 SA441G1 SA441g2 LP443G3 LP443G4
Motor Gücü - Stand By kW 18 24 30 35 44 Motor Gücü - Stand By kW 54 65 70 86 105
Motor Gücü - Prime kW 16 22 27 32 39 Motor Gücü - Prime kW 49 59 64 78 95
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı
Silindir Hacmi (lt) 2.3 2.7 3.0 3.2 3.2 Silindir Hacmi (lt) 3.5 4.1 4.1 4.3 4.3
Bore x Stroke (mm) 85x100 90x105 95x105 98x105 98x105 Bore x Stroke (mm) 98x115 105x118 105x118 105x124 105x124
Kompresyon Oranı 18.0:1 18.5:1 18.5:1 18.5:1 18.5:1 Kompresyon Oranı 18.5:1 18.0:1 18.0:1 17.3:1 16.0:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
28
Hava Emiş Sistemi Doğal Doğal Doğal Doğal TurboŞarj Hava Emiş Sistemi TurboŞarj TurboŞarj TurboŞarj-Intercooler TurboŞarj Turbo-AirtoAirIntercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 6 8 8 8 8 Motor Yağ Kapasitesi (lt) 8 8 8 13 13
Soğutma Suyu Kapasitesi (lt) 9.1 9.8 11.4 11.4 13.2 Soğutma Suyu Kapasitesi (lt) 14.2 27.6 27.6 31 31
Yakıt Tank Kapasitesi (lt) 78.2 78.2 78.2 113 113 Yakıt Tank Kapasitesi (lt) 113 133.5 133.5 133.5 133.5
Tam Yükte 4.9 5.8 7.3 8.5 9.7 Tam Yükte 12.3 15.3 16.1 19.5 23
Yakıt Sarfiyatı %75 Yükte 3.85 4.25 5.5 6.15 7.3 Yakıt Sarfiyatı %75 Yükte 9.4 11.5 12.4 14.3 17.1
lt / h lt / h
%50 Yükte 2.75 3 3.9 4.35 5.2 %50 Yükte 6.6 8 6.6 9.9 11.8
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 900x2000x1310 900x2000x1310 900x2000x1310 1000x2300x1715 1000x2300x1715 Kabinli Boyutlar mm (ExBxY) 1000x2300x1715 1050x2700x1875 1050x2700x1875 1050x2700x1875 1050x2700x1875
Kabinli Ağırlık kg 750 850 905 925 945 Kabinli Ağırlık kg 960 1350 1360 1400 1450
Kabinsiz Boyutlar mm (ExBxY) 900x1500x1100 900x1500x1100 900x1500x1100 1000x1750x1450 1000x1750x1450 Kabinsiz Boyutlar mm (ExBxY) 1000x1750x1450 1050x2100x1650 1050x2100x1650 1050x2100x1650 1050x2100x1650
Kabinsiz Ağırlık kg 600 700 755 765 785 Kabinsiz Ağırlık kg 800 1150 1160 1200 1250
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
