Page 30 - Aytemiz Makelsan Jeneratör | Online Katalog
P. 30
J e n e r a t ö r J e n e r a t ö r

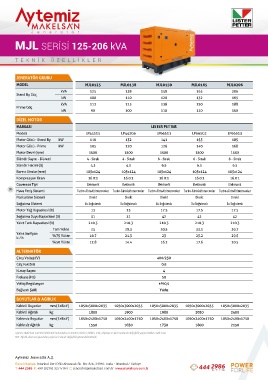

MJL SERİSİ 125-206 kVA MJL SERİSİ 227-358 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJL0125 MJL0138 MJL0150 MJL0165 MJL0206 MODEL MJL0227 MJL0248 MJL0275 MJL0308 MJL0358
kVA 125 138 150 165 206 kVA 227 248 275 308 358
Stand By Güç Stand By Güç
kW 100 110 120 132 165 kW 182 198 220 246 286
kVA 113 125 138 150 188 kVA 206 225 250 280 325
Prime Güç Prime Güç
kW 90 100 110 120 150 kW 165 180 200 224 260
DİZEL MOTOR DİZEL MOTOR
MARKASI LISTER PETTER MARKASI LISTER PETTER
Modeli LP443G5 LP443G6 LP665G1 LP665G2 LP665G3 Modeli LP689G1 LP689G2 LP689G3 LP612G1 LP612G2
Motor Gücü - Stand By kW 116 132 141 155 185 Motor Gücü - Stand By kW 204 228 253 280 308
Motor Gücü - Prime kW 105 120 128 140 168 Motor Gücü - Prime kW 185 208 230 255 280
Motor Devri (rpm) 1500 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı
Silindir Hacmi (lt) 4.3 4.3 6.5 6.5 6.5 Silindir Hacmi (lt) 8.9 8.9 8.9 11.8 11.8
Bore x Stroke (mm) 105x124 105x124 105x124 105x124 105x124 Bore x Stroke (mm) 114x114 114x114 114x114 128x153 128x153
Kompresyon Oranı 16.0:1 16.0:1 16.0:1 16.0:1 16.0:1 Kompresyon Oranı 18.0:1 18.0:1 16.5:1 17.0:1 17.0:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik Elektronik
30
Hava Emiş Sistemi Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler Hava Emiş Sistemi Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler Turbo-AirtoAirIntercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 13 13 17.5 17.5 17.5 Motor Yağ Kapasitesi (lt) 19 19 25 41 41
Soğutma Suyu Kapasitesi (lt) 31 31 42 42 42 Soğutma Suyu Kapasitesi (lt) 48 48 48 56 56
Yakıt Tank Kapasitesi (lt) 210.3 210.3 210.3 210.3 210.3 Yakıt Tank Kapasitesi (lt) 320.8 320.8 320.8 320.8 433.8
Tam Yükte 25 28.3 30.5 33.1 39.7 Tam Yükte 44.1 49.6 55.1 58.8 66.9
Yakıt Sarfiyatı %75 Yükte 16.7 21.3 23 25.2 29.5 Yakıt Sarfiyatı %75 Yükte 32.8 36.8 40.7 47.5 49
lt / h lt / h
%50 Yükte 12.8 14.4 16.2 17.6 20.5 %50 Yükte 22.8 25.7 27.7 30.3 33.8
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1050x3000x2035 1050x3000x2035 1050x3000x2035 1050x3000x2035 1050x3000x2035 Kabinli Boyutlar mm (ExBxY) 1200x3420x2260 1200x3420x2260 1200x3420x2260 1200x3420x2260 1400x3700x2626,5
Kabinli Ağırlık kg 1800 1900 1980 2050 2400 Kabinli Ağırlık kg 2450 2550 2700 3150 3250
Kabinsiz Boyutlar mm (ExBxY) 1050x2400x1750 1050x2400x1750 1050x2400x1750 1050x2400x1750 1050x2400x1750 Kabinsiz Boyutlar mm (ExBxY) 1200x2800x1780 1200x2800x1780 1200x2800x1780 1200x2800x1780 1400x3200x2000
Kabinsiz Ağırlık kg 1550 1650 1730 1800 2150 Kabinsiz Ağırlık kg 2050 2150 2300 2750 2750
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
