J e n e r a t ö r J e n e r a t ö r

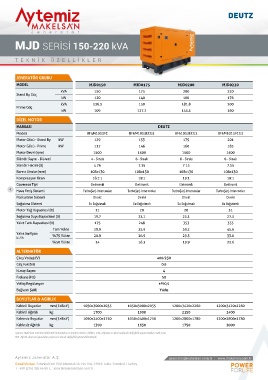

MJD SERİSİ 150-220 kVA MJD SERİSİ 275-440 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJD0150 MJD0175 MJD0200 MJD0220 MODEL MJD0275 MJD0360 MJD0400 MJD0440
kVA 150 175 200 220 kVA 275 360 400 440
Stand By Güç Stand By Güç
kW 120 140 160 176 kW 220 288 320 352
kVA 136.3 159 181.8 200 kVA 250 327.2 363.6 400
Prime Güç Prime Güç
kW 109 127.2 145.5 160 kW 200 261.8 290.9 320
DİZEL MOTOR DİZEL MOTOR
MARKASI DEUTZ MARKASI DEUTZ
Modeli BF4M1013FC BF6M1013ECG1 BF61013ECG2 BF6M1013FCG3 Modeli BF6M1015C LA GA BF6M1015C LA G3A BF6M1015C LA G4 BF6M1015CP LAG
Motor Gücü - Stand By kW 129 153 175 201 Motor Gücü - Stand By kW 231 314 345 365
Motor Gücü - Prime kW 117 146 160 183 Motor Gücü - Prime kW 208 285 313 332
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500
Silindir Sayısı - Düzeni 4 - Sıralı 6 - Sıralı 6 - Sıralı 6 - Sıralı Silindir Sayısı - Düzeni 6 - V Tip 6 - V Tip 6 - V Tip 6 - V Tip
Silindir Hacmi (lt) 4.76 7.15 7.15 7.15 Silindir Hacmi (lt) 11.9 11.9 11.9 11.9
Bore x Stroke (mm) 108x130 108x130 108x130 108x130 Bore x Stroke (mm) 132x145 132x145 132x145 132x145
Kompresyon Oranı 18.1:1 19:1 19:1 19:1 Kompresyon Oranı 16.5:1 16.5:1 16.5:1 16.5:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik
6
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi TurboŞarj TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 11 20 20 31 Motor Yağ Kapasitesi (lt) 36 36 36 36
Soğutma Suyu Kapasitesi (lt) 19.7 23.1 23.1 27.3 Soğutma Suyu Kapasitesi (lt) 62 62 62 62
Yakıt Tank Kapasitesi (lt) 175 248 353 353 Yakıt Tank Kapasitesi (lt) 453 554 554 554
Tam Yükte 28.9 35.9 39.2 45.6 Tam Yükte 48 70 72.8 77.1
Yakıt Sarfiyatı %75 Yükte 20.9 26.9 29.5 33.6 Yakıt Sarfiyatı %75 Yükte 36 52.4 54.8 57.8
lt / h lt / h
%50 Yükte 14 18.3 19.9 22.6 %50 Yükte 24 34.7 36.9 39.2
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1050x3000x2035 1050x3000x2035 1200x3420x2260 1200x3420x2260 Kabinli Boyutlar mm (ExBxY) 1400x3300x2700 1600x3300x2700 1600x3300x2700 1600x3300x2700
Kabinli Ağırlık kg 1700 1900 2150 2400 Kabinli Ağırlık kg 2950 3400 3500 3650
Kabinsiz Boyutlar mm (ExBxY) 1050x2400x1750 1050x2400x1750 1200x2800x1780 1200x2800x1780 Kabinsiz Boyutlar mm (ExBxY) 1400x3300x2100 1600x3300x2350 1600x3300x2350 1600x3300x2350
Kabinsiz Ağırlık kg 1390 1650 1750 2000 Kabinsiz Ağırlık kg 2350 2900 3000 3150
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
