J e n e r a t ö r J e n e r a t ö r

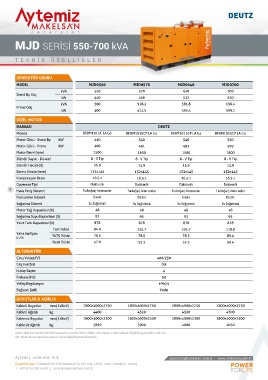

MJD SERİSİ 550-700 kVA MJB SERİSİ 20-50 kVA
TEKNİK Ö ZELLİKLE R TEKNİK Ö ZELLİKLE R
JENERATÖR GRUBU JENERATÖR GRUBU
MODEL MJD0550 MJD0570 MJD0640 MJD0700 MODEL MJB0020 MJB0025 MJB0035 MJB0044 MJB0050
kVA 550 570 640 700 kVA 20 22 35 44 50
Stand By Güç Stand By Güç
kW 440 456 512 560 kW 16 18 28 35.2 40
kVA 500 518.2 581.8 636.4 kVA 18.2 20 31.8 40 45.4
Prime Güç Prime Güç
kW 400 414.5 465.4 509.1 kW 14.5 16 25.5 32 36
DİZEL MOTOR DİZEL MOTOR
MARKASI DEUTZ MARKASI BAUDOUIN
Modeli BF8M1015C LA G2 BF8M1015CP LA G4 BF8M1015CP LA G4 BF8M1015CP LA G5 Modeli 4M06G20/5 4M06G25/5 4M06G33/5 4M06G44/5 4M06G50/5
Motor Gücü - Stand By kW 440 540 540 560 Motor Gücü - Stand By kW 20 25 33 41 48
Motor Gücü - Prime kW 400 491 491 509 Motor Gücü - Prime kW 18 23 30 37 44
Motor Devri (rpm) 1500 1500 1500 1500 Motor Devri (rpm) 1500 1500 1500 1500 1500
Silindir Sayısı - Düzeni 8 - V Tip 8 - V Tip 8 - V Tip 8 - V Tip Silindir Sayısı - Düzeni 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı 4 - Sıralı
Silindir Hacmi (lt) 15.9 15.9 15.9 15.9 Silindir Hacmi (lt) 2.3 2.3 2.3 2.3 2.3
Bore x Stroke (mm) 132x145 132x145 132x145 132x145 Bore x Stroke (mm) 89x92 89x92 89x92 89x92 89x92
Kompresyon Oranı 16.5:1 16.5:1 16.5:1 16.5:1 Kompresyon Oranı 17.5:1 17.5:1 17.5:1 17.5:1 17.5:1
Governör Tipi Elektronik Elektronik Elektronik Elektronik Governör Tipi Elektronik Elektronik Elektronik Elektronik ECU
8
Hava Emiş Sistemi TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler TurboŞarj-Intercooler Hava Emiş Sistemi Doğal Doğal TurboŞarj TurboŞarj TurboŞarj-Aftercooler
Püskürtme Sistemi Direkt Direkt Direkt Direkt Püskürtme Sistemi Direkt Direkt Direkt Direkt Direkt
Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Soğutma Sistemi Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı Su Soğutmalı
Motor Yağ Kapasitesi (lt) 48 48 48 48 Motor Yağ Kapasitesi (lt) 9.5 9.5 9.5 9.5 9.5
Soğutma Suyu Kapasitesi (lt) 87 93 93 93 Soğutma Suyu Kapasitesi (lt) 16 16 16 16 12.9
Yakıt Tank Kapasitesi (lt) 878 878 878 878 Yakıt Tank Kapasitesi (lt) 92 92 132 132 132
Tam Yükte 94.0 104.7 104.7 118.8 Tam Yükte 4.8 6.1 7.6 9.3 10.4
Yakıt Sarfiyatı %75 Yükte 70.5 78.5 78.5 89.1 Yakıt Sarfiyatı %75 Yükte 3.7 4.5 5.4 6.8 7.5
lt / h lt / h
%50 Yükte 47.0 52.3 52.3 59.4 %50 Yükte 2.6 3.2 4.1 4.6 5.2
ALTERNATÖR ALTERNATÖR
Çıkış Voltajı (V) 400/230 Çıkış Voltajı (V) 400/230
Güç Faktörü 0.8 Güç Faktörü 0.8
Kutup Sayısı 4 Kutup Sayısı 4
Frekans (Hz) 50 Frekans (Hz) 50
Voltaj Regülasyon ±%0,5 Voltaj Regülasyon ±%0,5
Bağlantı Şekli Yıldız Bağlantı Şekli Yıldız
BOYUTLAR & AĞIRLIK BOYUTLAR & AĞIRLIK
Kabinli Boyutlar mm (ExBxY) 1800x4000x2750 1800x4000x2750 1800x4000x2750 1800x4000x2750 Kabinli Boyutlar mm (ExBxY) 900x2000x1310 900x2000x1310 1000x2300x1715 1050x2300x1715 1050x2300x1715
Kabinli Ağırlık kg 4400 4520 4520 4700 Kabinli Ağırlık kg 750 850 905 925 945
Kabinsiz Boyutlar mm (ExBxY) 1800x4000x2300 1800x4000x2300 1800x4000x2300 1800x4000x2300 Kabinsiz Boyutlar mm (ExBxY) 900x1500x1100 900x1500x1100 1000x1750x1450 1050x1750x1450 1050x1750x1450
Kabinsiz Ağırlık kg 3850 3900 4000 4050 Kabinsiz Ağırlık kg 600 700 710 730 750
Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar. Aytemiz-Makelsan önceden bildirimde bulunmaksızın model, teknik özellikler, renk, ekipman ve aksesuarlarda değişiklik yapma hakkını saklı tutar.
N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir. N/A: Ağırlık, ebat ve kapasiteler proje bazlı olarak değişiklik gösterebilmektedir.
