DSP POWER FACTOR CORRECTED IGBT RECTIFIER

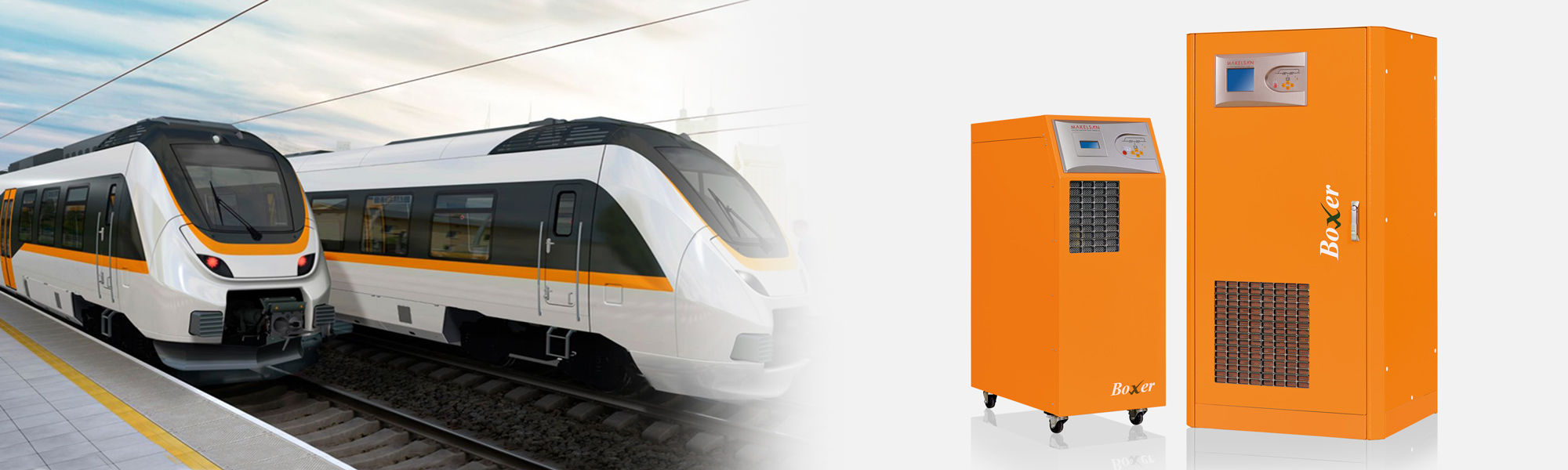

Equipped with its new IGBT rectifier Boxer series

keeps your critical loads protected while its

space-saving compact design and front access for

maintenance successfully reduce mean time to

repair (MTTR).

Thanks to the wide variety of accessories and

options Boxer Series presents maximum flexibility

advantage to users and optimizes total cost of

ownership.

HIGH PERFORMANCE & LOW TOTAL COST OF OWNERSHIP

IGBT based power factor correction technology provides

input power factor close to 1 (≥ 0,99). The high input power

leads to reduced electricity pay-out, minimizes cable,

switchboard, fuse and generator requirements, thus

reducing investment cost.

Low input current total harmonic distortion (THDi) less

than 3% helps to avoid the disturbance and expensive

harmonic filters.

Small footprint and easy maintenance.

High Performance & Low Total Cost of Ownership

IGBT based power factor correction technology provides input power factor close to 1 (≥ 0,99). The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.
Low input current total harmonic distortion (THDi) less than 3% helps to avoid the disturbance and expensive harmonic filters.
Small footprint and easy maintenance.

High Input Power Factor

0,99 Input power factor ensures clean and sinusoidal input current.
The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.

Maximum Availability

Parallel configuration up to 8 units per redundancy (N+1) and power increase.
Loop connection helps the UPS system to continue the operation when the connection cable is inturrupted.

Standard Electrical Features

Backfeed Protection
Cold Start (Optional)
Advanced Battery Management
Short Circuit and Overload Protection
Parallel Ready
Redundant Power Supply
Power Walk-in for Progressive Rectifier Start-up when the
Mains is Restored.
Battery Temperature Sensor
Static & Manual Bypass Operation

Advanced Communication Features

500 Real Time Event Log with Detailed Parameters
User Friendly Multilingual 320x240 Graphic Display Provides
Operation Information
Monitoring and Shutdown Software
RS232 Serial and RS485 Ports
Modbus RTU (Optional)
2 Communication Slots
Remote Emergency Power Off (Optional)
Remote Display Panel (Optional)
Dry Contact (Optional)
SNMP (Optional)
ProfiBUS (Optional)

Flexibility

Temperature sensor for external battery cabinets for extended runtimes.
External battery cabinets for different sizes of batteries to provide extended runtimes.
Different sizes of 10-40kVA cabinets for larger capacity of internal batteries when long autonomy times are required.
3/1 Phase version is available for 10-30kVA power ratings.
Frequency converter mode.
Isolation transformers to vary neutral connectivity in the event of separate power sources or for galvanic isolation between input and output.
Compatible version with EN 50171 for supplying power to emergency lighting systems.

Brochure

Boxer Series 10 - 120 Kva

User Manuals

Boxer Series 10 - 20 kVA User Manual

Boxer Series 30 - 60 kVA User Manual

Boxer Series 80 - 120 kVA User Manual

GÜÇ FAKTÖRÜ DÜZELTME ÖZELLİKLİ IGBT DOĞRULTUCU

Yeni IGBT dogrultucu teknolojisi ile Boxer Serisi, şebekeden temiz ve sinus dalga çekilmesini ve bağlı yüklerin tüm kesintilere karşı korunmasını sağlarken, kompakt yapısı sayesinde minimum yer gereksinimi ve daha az ortalama onarım süresi (MTTR) sağlar.
Aksesuar ve opsiyon çeşitliliği ile kullanıcılara maksimum esneklik avantajı sağlar ve toplam sahip olma maliyetini optimize eder.

YÜKSEK PERFORMANS DÜŞÜK İŞLETME MALİYETİ

IGBT kontrollü güç faktörü düzeltme teknolojisi 1’e yakın giriş

güç faktörü (>0,99) sağlar. Güç faktörünün yüksek olması ile

şebekeden daha az Rms akım çekilir ve elektrik giderlerinin

düşmesini sağlayarak, kablo, sigorta ve jeneratör ihtiyacını

minimize eder.

%3’den küçük THDi sayesinde şebekeden sinus akım çekilmiş

olur. Temiz giriş performansı şebekeyi temiz tutar ve

anahtarlar, kablo kesitleri ve jeneratör ebatları düşer.

Optimize edilmiş kabin boyutu sayesinde yer tasarrufu ve

bakım kolaylığı sağlar.

Yüksek Performans & Düşük İşletme Maliyeti

IGBT kontrollü güç faktörü düzeltme teknolojisi 1’e yakın giriş güç faktörü (>0,99) sağlar. Güç faktörünün yüksek olması ile şebekeden daha az Rms akım çekilir ve elektrik giderlerinin düşmesini sağlayarak, kablo, sigorta ve jeneratör ihtiyacını minimize eder.
%3’den küçük THDi sayesinde şebekeden sinus akım çekilmiş olur. Temiz giriş performansı şebekeyi temiz tutar ve anahtarlar, kablo kesitleri ve jeneratör ebatları düşer.
Optimize edilmiş kabin boyutu sayesinde yer tasarrufu ve bakım kolaylığı sağlar.

Yüksek Giriş Güç Faktörü

0,99 giriş güç faktörü temiz ve sinüsoidal dalga giriş akımı sağlar. Güç faktörünün yüksek olması ile şebekeden daha az Rms akım çekilir. Böylece tesisat ve yatırım maliyetleri önemli ölçüde düşer.
Yüksek güç faktörü, aktif güç çekilme oranını arttırıp, elektrik giderlerinin düşmesini sağlayarak, kablo, sigorta ve jeneratör ihtiyacını minimize ederek yatırım maliyetini azaltır.

Maksimum Güvenilirlik & Kullanılabilirlik

Güç arttırımı ve yedekleme amacıyla 8 adede kadar parallel çalışabilme (N+1).
Haberleşme kablolarından birinin bağlantısı kesilmiş olsa bile paralel olarak çalışmaya devam eder.

Standart Elektriksel Özellikler

Geri Besleme Koruması (Backfeed)
Cold Start (Opsiyonel)
Gelişmiş Akü Yönetimi
Kısa Devre ve Aşırı Yük Koruması
Yedeklenebilme Özelliği
Yedekli Ana Kart Beslemesi
Programlanabilir Power Walk-in sayesinde aküden çekilen enerji kademeli olarak girişe aktarılır (yaklasık 15 saniye)
Akü Sıcaklık Sensörü
Statik ve Manuel Bypass

Gelişmiş Haberleşme Seçenekleri

500 Gerçek Zamanlı Olay Durum Kaydı
Gelişmiş, Kolay Kullanımlı Kullanıcı Arayüzü 320x240 LCD
Çoklu Dİl Seçeneği
Uzaktan Yönetim ve İzleme Yazılımı
RS232 ve RS485 Haberleşme Portu
Modbus RTU (Opsiyonel)
2 Haberleşme Portu
Uzaktan Acil Kapatma - REPO (Opsiyonel)
Uzaktan İzleme Paneli (Opsiyonel)
Kuru Kontak (Opsiyonel)
SNMP (Opsiyonel)
ProfiBUS (Opsiyonel)

Esneklik

Boxer serisi tüm uygulamalar için maksimum esneklik avantajı sağlar. Mevcut opsiyonlar ve aksesuarlar ile çeşitli özelliklerde yapılandırılabilir.
Özel giriş gerilim aralığı.
Mevcut opsiyonlar ve aksesuarlar ile esnek yapılandırılabilmesi sayesinde blade server vb. gibi kapasitif
yüklerde kullanılabilir.
Harici akü kabinleri için akü sıcaklık sensörü.
Harici aküler için UPS ile uyumlu akü kabinleri.
Dahili aküler ile daha yüksek yedekleme süresini destekleyen farklı boyutlarda 10-40kVA kabinleri.
10-30kVA modellerinde 3/1 fazlı versiyon.
Frekans konvertörü olarak çalışabilme.
Opsiyonel izolasyon trafosu.
EN 50171 standardı ile uyumlu acil durum güç sistemi olarak yapılandırılabilir.
