INNOVATIVE 3 LEVEL TECHNOLOGY

LevelUps series with Innovative 3 Level Technology is a true on-line double conversion, three-phase UPS system that provides one of the highest level energy efficiencies in the industry.

HIGH EFFICIENCY & LOW TOTAL COST OF OWNERSHIP

Three level inverter & rectifier design LevelUps series brings the newest power conversion technology and delivers efficiency up to 96% at 50-75% load operation which is the most common operating range.

Less energy consumption to supply the loads thanks to high efficiency up to 96%.

Reduced energy loss.
Reduced electricity usage and air conditioning requirements.
Reduction in operating cost of UPS.

High Efficiency & Low Total Cost of Ownership

Less energy consumption to supply the loads thanks to high efficiency up to 96%.
Reduced energy loss.
Reduced electricity usage and air conditioning requirements.
Reduction in operating cost of UPS.
IGBT based power factor correction technology provides input power factor close to 1 (≥ 0,99). The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.
Low input current total harmonic distortion (THDi) less than 3% helps to avoid the disturbance and expensive harmonic filters.
Small footprint and easy maintenance.

High Output Power Factor 1

Output power factor of 1 (kVA=kW) rate provides up to 25% more active power than a traditional UPS.
Suitable for modern power supply application with unit or capacitive power factor (e.g. new servers generation).
No reduction in active power from 0,9 leading to 0,9 lagging.

Maximum Availability

Parallel configuration up to 8 units per redundancy (N+1) and power increase.
Loop connection helps the UPS system to continue the operation when the connection cable is inturrupted.

Standard Electrical Features

Dual Input
Common Battery
Backfeed Protection
Cold Start (Optional)
Advanced Battery Management
Short Circuit and Overload Protection
Parallel Ready
Redundant Power Supply
Power Walk-in for Progressive Rectifier Start-up when the
Mains is Restored.
Battery Temperature Sensor
Static and Manual Bypass Operation

Advanced Communication Features

500 Real Time Event Log with Detailed Parameters
User Friendly Multilingual 320x240 Graphic Display Provides
Operation Information
Monitoring and Shutdown Software
RS232 Serial and RS485 Ports
Modbus RTU (Optional)
2 Communication Slots
Remote Emergency Power Off (Optional)
Remote Display Panel (Optional)
Dry Contact (Optional)
SNMP (Optional)
ProfiBUS (Optional)

Flexibility

Temperature sensor for external battery cabinets for extended runtimes.
External battery cabinets for different sizes of batteries to provide extended runtimes.
Different sizes of 10-40kVA cabinets for larger capacity of internal batteries when long autonomy times are required.
3/1 Phase version is available for 10-30kVA power ratings Frequency converter mode.
Isolation transformers to vary neutral connectivity in the event of separate power sources or for galvanic isolation between input and output.
Compatible version with EN 50171 for supplying power to emergency lighting systems.

Brochure

LevelUps Series 10 - 1000 kVA

User Manuals

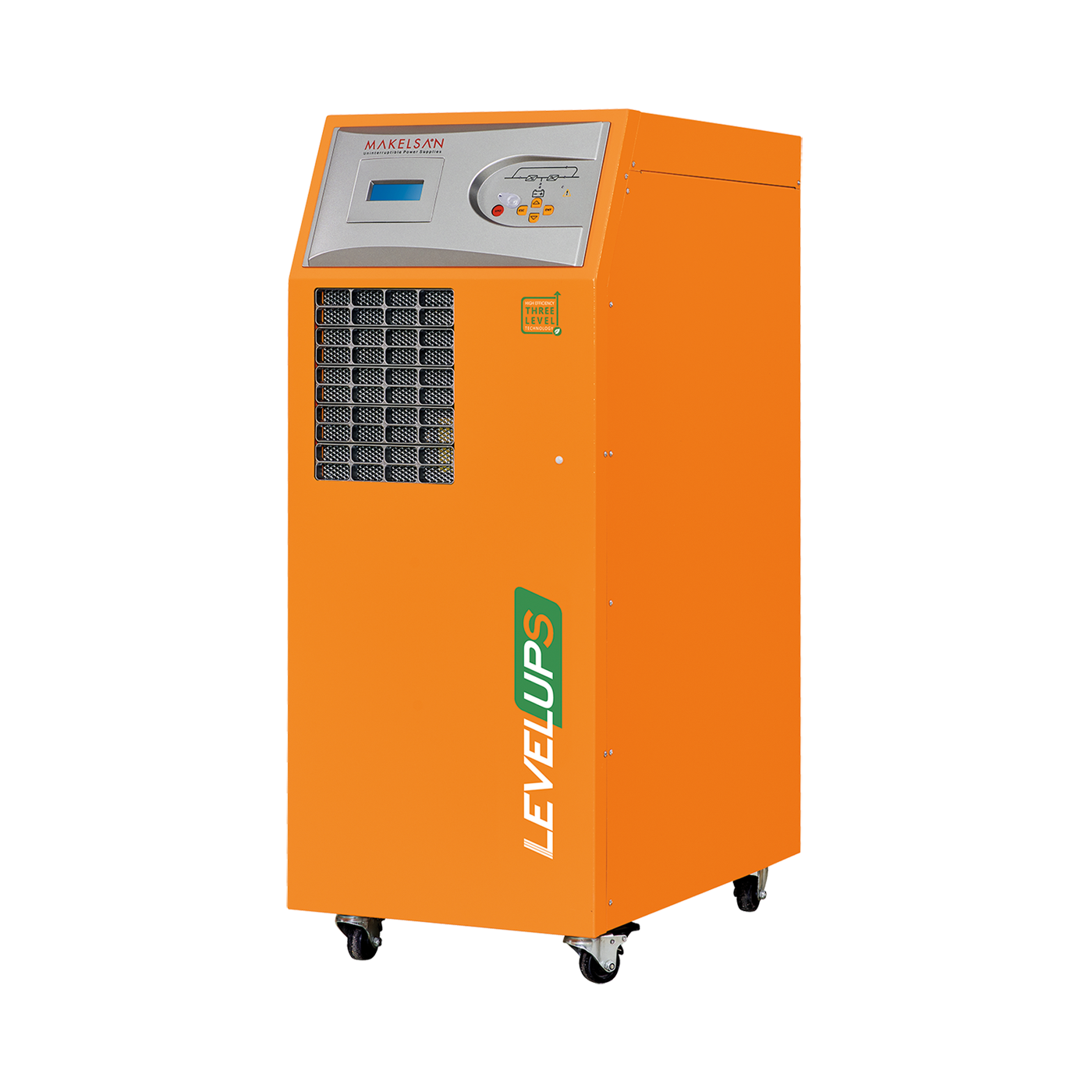

LevelUps Series 10 - 20 kVA User Manual

LevelUps Series 30 - 40 kVA User Manual

LevelUps Series 60 - 80 kVA User Manual

LevelUps Series 100 - 120 kVA User Manual

LevelUps Series 160 - 200 - 250 kVA User Manual

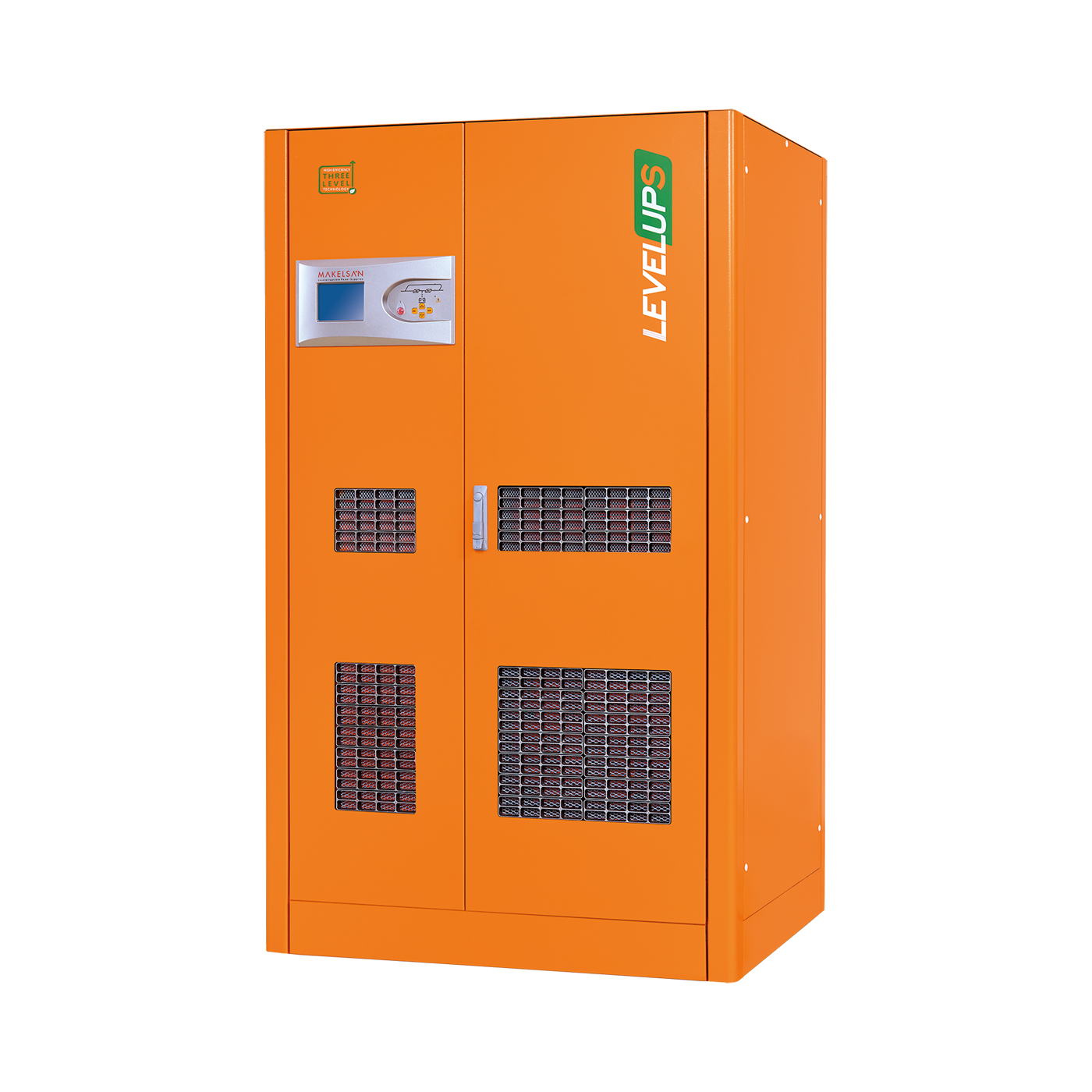

LevelUps Series 300 - 400 - 500 kVA User Manual

Yüksek Verim & Düşük İşletme Maliyeti

%96’ya varan yüksek verimi sayesinde kritik yükleri beslemek için daha az enerji tüketir.
Yüksek verim ile ısıya dönüşen enerji miktarı azalır, enerji kayıpları minimum düzeyde kalır.
Güç ve soğutma sistemi maliyetlerinde tasarruf sağlar
Toplam işletme maliyetini büyük ölçüde azaltır.
IGBT kontrollü güç faktörü düzeltme teknolojisi 1’e yakın giriş güç faktörü (>0,99) sağlar. Güç faktörünün yüksek olması ile şebekeden daha az Rms akım çekilir ve elektrik giderlerinin düşmesini sağlayarak, kablo, sigorta ve jeneratör ihtiyacını minimize eder.
%3 den küçük THDi sayesinde şebekeden sinus akım çekilmiş olur. Temiz giriş performansı şebekeyi temiz tutar ve anahtarlar, kablo kesitleri ve jeneratör ebatları düşer.
Optimize edilmiş kabin boyutu sayesinde yer tasarrufu ve bakım kolaylıgı sağlar.)

Yüksek Çıkış Güç Faktörü 0.9

0.9 Çıkış güç faktörü geleneksel UPS’lere oranla
%15 daha fazla aktif güç sağlar.
Günümüz kritik iş uygulamalarının daha fazla güç talebine en yüksek düzeyde çözüm sunar. (yeni nesil sunucular)

Maksimum Güvenilirlik & Kullanılabilirlik

Güç arttırımı ve yedekleme amacıyla 8 adede kadar parallel çalışabilme (N+1, N+X)
Haberleşme kablolarından birinin bağlantısı kesilmiş olsa bile paralel olarak çalışmaya devam eder.

Standart Elektriksel Özellikler

Tek veya Çift Güç Girişi (Dual Input)
Ortak Akü Kullanımı
Geri Besleme Koruması (Backfeed)
Cold Start (Opsiyonel)
Gelişmiş Akü Yönetimi
Kısa Devre ve Aşırı Yük Koruması
Yedeklenebilme Özelliği
Yedekli Ana Kart Beslemesi
Programlanabilir Power Walk-in sayesinde aküden çekilen enerji kademeli olarak girişe aktarılır (yaklaşık 15 saniye)
Akü Sıcaklık Sensörü
Statik ve Manuel Bypass

Gelişmiş Haberleşme Seçenekleri

500 Gerçek Zamanlı Olay Durum Kaydı
Gelişmiş, Kolay Kullanımlı Kullanıcı Arayüzü 320x240 LCD
Çoklu Dİl Seçeneği
Uzaktan Yönetim ve İzleme Yazılımı
RS232 ve RS485 Haberleşme Portu
Modbus RTU (Opsiyonel)
2 Haberleşme Portu
Uzaktan Acil Kapatma - REPO (Opsiyonel)
Uzaktan İzleme Paneli (Opsiyonel)
Kuru Kontak (Opsiyonel)
SNMP (Opsiyonel)
ProfiBUS (Opsiyonel)

Esneklik

LevelUps serisi tüm uygulamalar için maksimum esneklik avantajı sağlar. Mevcut opsiyonlar ve aksesuarlar ile çeşitli özelliklerde yapılandırılabilir.
Özel giriş gerilim aralığı.
Mevcut opsiyonlar ve aksesuarlar ile esnek yapılandırılabilmesi sayesinde blade server vb. gibi kapasitif
yüklerde kullanılabilir.
Harici akü kabinleri için akü sıcaklık sensörü.
Harici aküler için UPS ile uyumlu akü kabinleri.
Dahili aküler ile daha yüksek yedekleme süresini destekleyen farklı boyutlarda 10-40kVA kabinleri.
10-30kVA modellerinde 3/1 fazlı versiyon.
Frekans konvertörü olarak çalışabilme.
Opsiyonel izolasyon trafosu.
EN 50171 standardı ile uyumlu acil durum güç sistemi olarak yapılandırılabilir.
