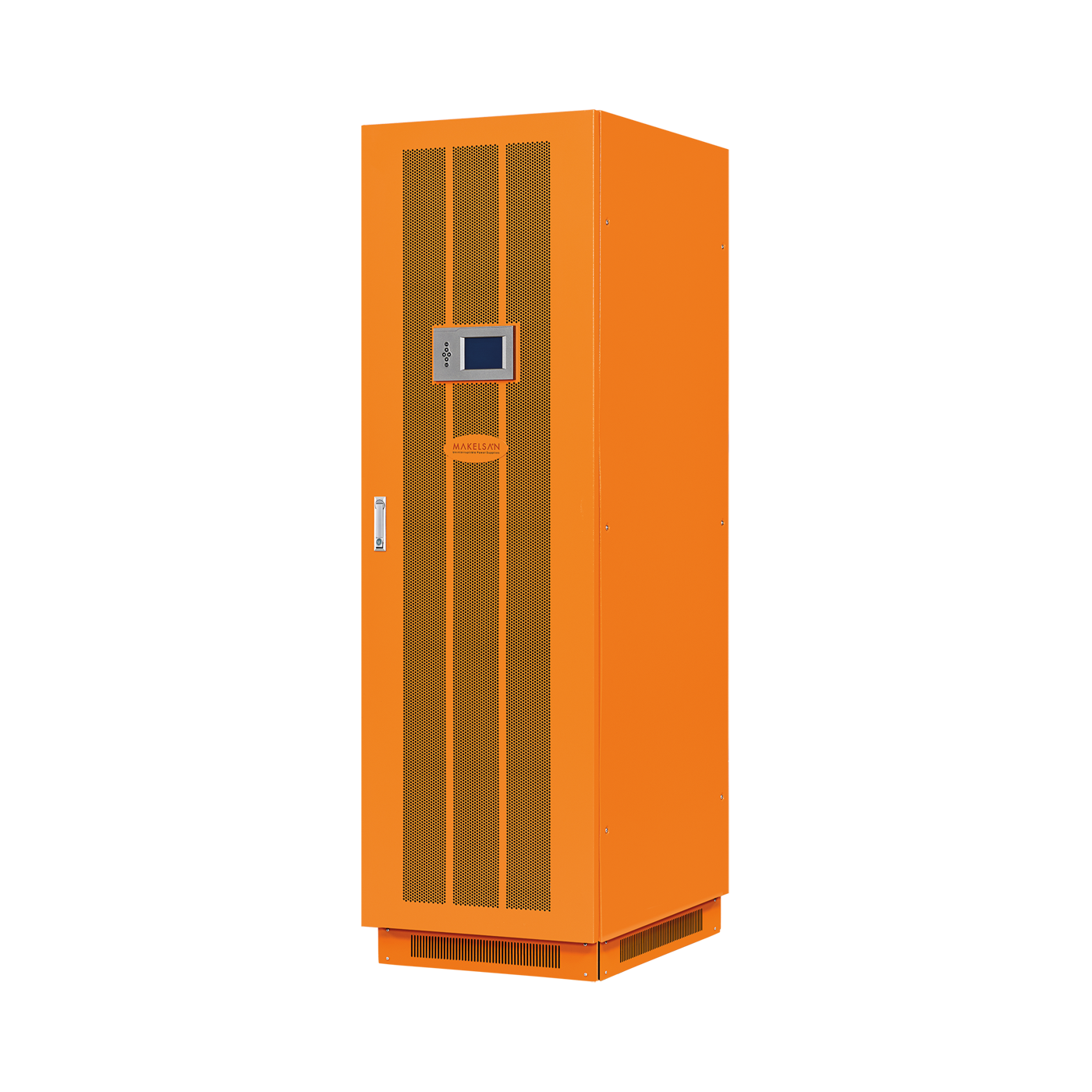

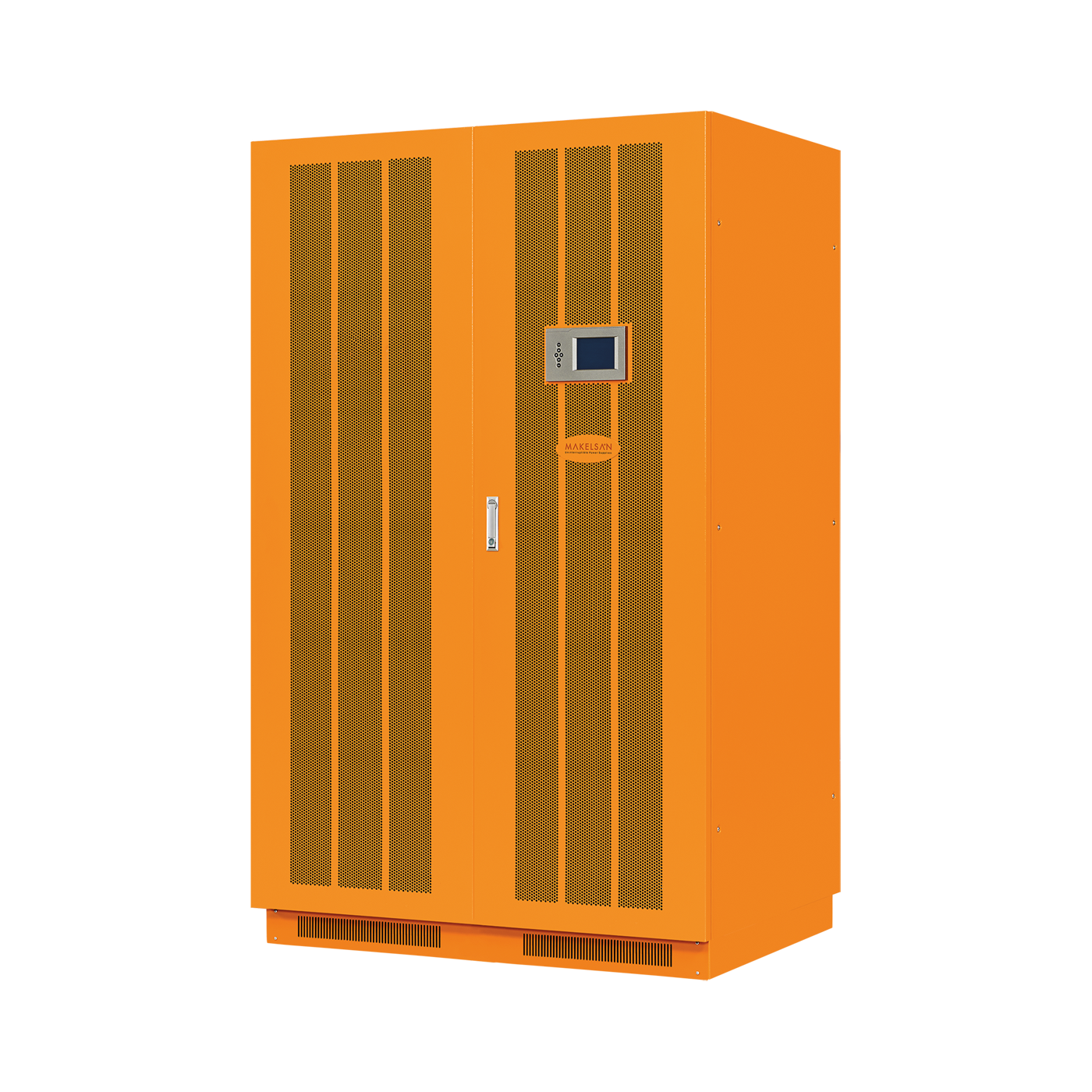

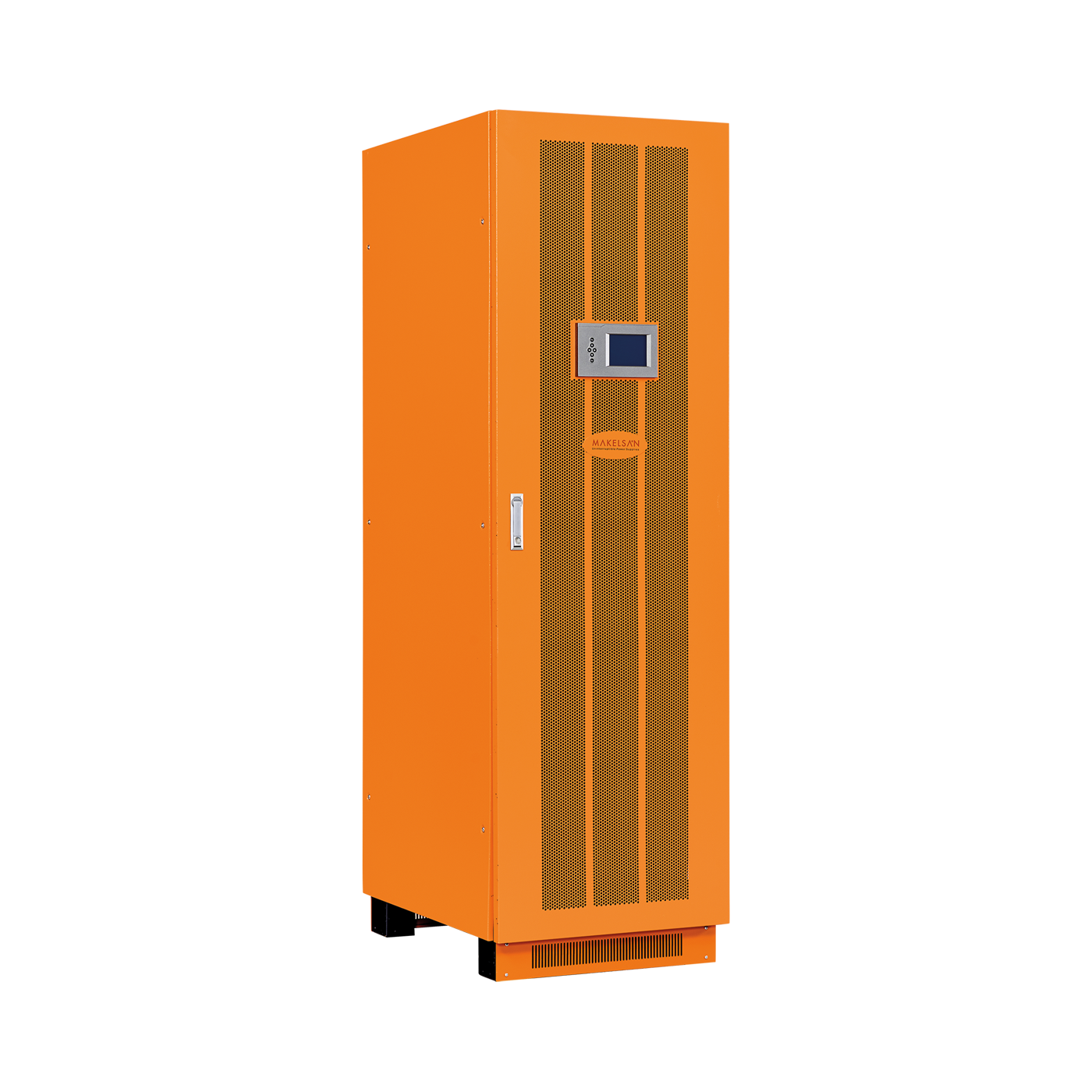

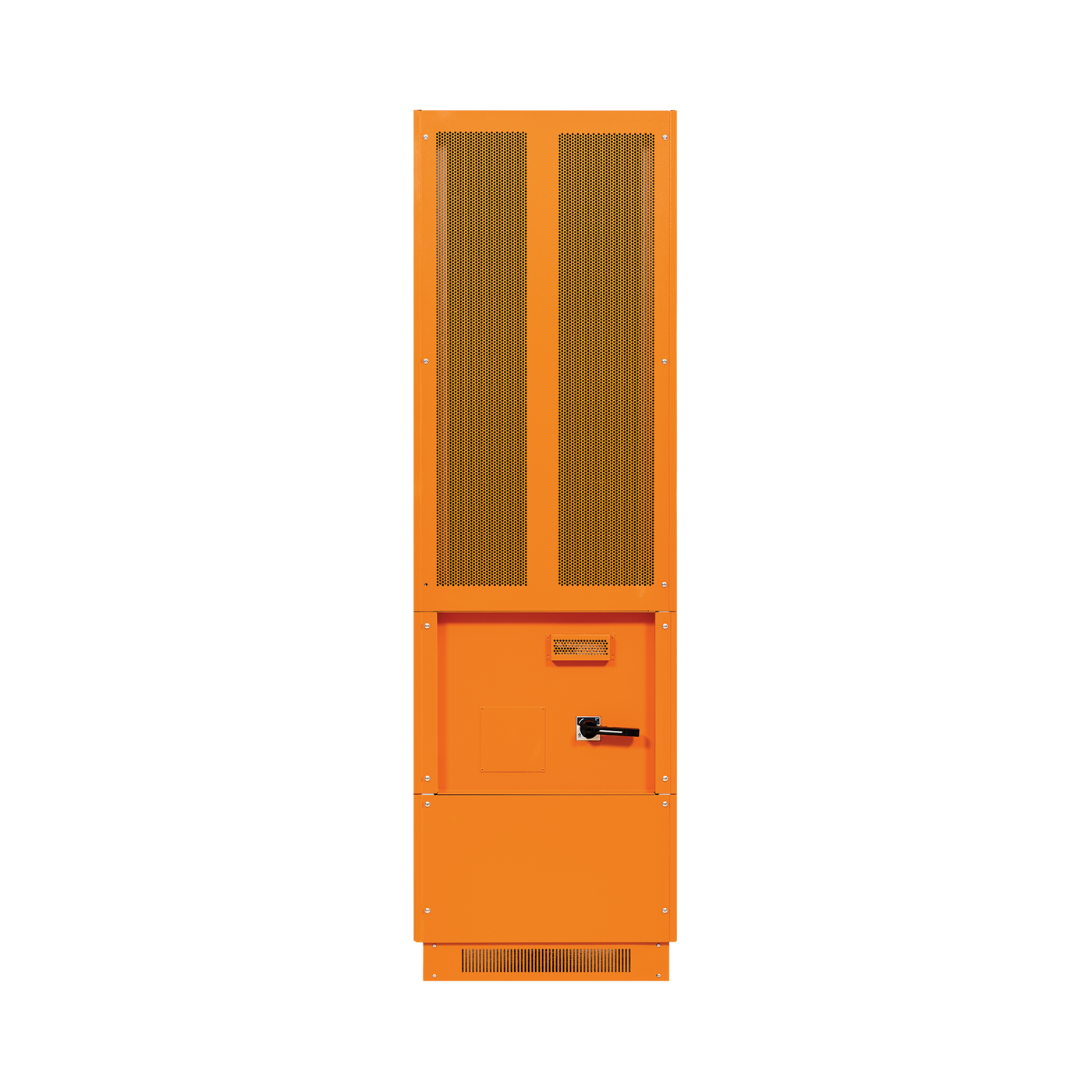

MODULAR UPS DESIGN FOR HIGH DENSITY DATA CENTERS

PM Series is a scalable, redundant Modular UPS system designed to cost effectively provide high level availability for high density data centers and critical applications.
True Online Double Conversion and advanced DSP control technology.
Modular Architecture can scale power and runtime as demand grows or as higher levels of availability required.
Combines the modular design with the N+X parallel redundancy technology.
The maximum capacity of a single cabinet is 520kVA. Cabinets can operate in parallel configuration to build a system of up to 2080kVA.

SCALABLE MODULAR ARCHITECTURE

Scalable up to the highest active power rating available through two dimensional modularity: Vertical and Horizontal.
Capacity of single power module is 10-15-20-25-30-40kVA
The height of single hot swappable power module is 3U
Standard 1.4m cabinet can hold up to 5 of power modules
Standard 2m cabinet can hold up to 13 of power modules
The single UPS cabinet capacity can reach 520KVA and Ups cabinets can operate in parallel configuration to build a system of up to 2080kVA

Modular UPS Design for High Density Data Centers

• PM Series is a scalable, redundant Modular UPS system designed to cost effectively provide high

level availability for high density data centers and critical applications.

• True Online Double Conversion and advanced DSP control technology.

• Modular Architecture can scale power and runtime as demand grows or as higher levels of

availability required.

• Combines the modular design with the N+X parallel redundancy technology.

• The maximum capacity of a single cabinet is 520kVA. Cabinets can operate in parallel

configuration to build a system of up to 2080kVA.

Scalable Modular Architecture

Scalable up to the highest active power rating available through two dimensional modularity: Vertical and Horizontal.

Capacity of single power module is 10-15-20-25-30-40kVA.
The height of single hot swappable power module is 3U
Standard 1.4m cabinet can hold up to 5 of power modules
Standard 2m cabinet can hold up to 13 of power modules
The single UPS cabinet capacity can reach 520KVA and Ups cabinets
can operate in parallel configuration to build a system of up to 2080kVA

Standart Electrical Features

Output Power Factor: 0.9 (Optional 1.0)
Hot Swappable Maintenance (UPS & Battery)
Separated Bypass
Maintenance Bypass
Parallelable up to 4 Cabinets
Common Battery
Control of On/Off State of each Module
Freely Set the Charge Current
Intelligent Charging
Mid or Small Power Distributing System
Selectable Battery Voltage 3 Input 3 Output ±216VDC/±228VDC/±240VDC (32/34/36/38/40pcs)

Advanced Communication Features

RS232 (USB)
RS485 Communication Interface
SNMP Card (Optional)
Relay Card (Optional)
Centralized Monitor Module that is Hot Swappable
Single Module LCD Display
Control Monitoring with 5" Color LCD Graphic Display

Hot Swappable Battery Modules

Plug and play battery modules ensures uninterrupted power to protected equipment while batteries are being replaced.

Allows quick and easy battery replacement.

Each Battery Module Consists of 18 pcs 7Ah/9Ah
Only 3U Height
Simply Plug into UPS System

High Efficiency and Low Total Cost of Ownership

PM Designed for highly economical energy consumption and is a perfect fit in your data center and server room. offering efficiency of up to 96%, THDi of 2% and unity Input Power Factor without harmonic filters PM delivers:

- Significant energy savings

- Lower cooling costs

- Smaller generator sizing

• High input power factor (>0.99) and low input Total Harmonic Distortion (THDi<2%) minimizes installation costs by

enabling the use of smaller generators and cabling.

• Fully-rated power kVA equals kW feature option reduces cost by eliminating the need for an oversized UPS for Power

Factor Corrected (PFC) loads.

N+X Parallel Redundancy

PM series UPS adopts N+X parallel redundancy design, users can set different redundancy according to the importance of the load. While the number of redundancy modules are more than two, the availability of UPS system will achieve

99.999% and the MTBF will be more than 15,000,000 hours which can satisfying the reliability requirement of critical load. The UPS redundancy degree can be set through the LCD, when the load exceeds the set value, the UPS will alarm in time.

Independent Control System

Every power module is equipped independent control system, and control itself independently according to the

sharing message, and the fault module separates from the system automatically.

Brochure

PM Series 10 - 2080 kVA

User Manuals

PM Serisi 60 - 100 kVA User Manual

PM Serisi 90 - 150 - 300 kVA User Manual

PM Serisi 200 - 300 - 400 - 520 kVA User Manual
